洪久精密鍛造

        鍛造是一種利用鍛壓機械對金屬坯料施加壓力，使其產(chǎn)生塑性變形以獲得具有一定機械性能、一定形狀和尺寸鍛件的加工方法，鍛壓（鍛造與沖壓）的兩大組成部分之一。通過鍛造能消除金屬在冶煉過程中產(chǎn)生的鑄態(tài)疏松等缺陷，優(yōu)化微觀組織結(jié)構(gòu)，同時由于保存了完整的金屬流線，鍛件的機械性能一般優(yōu)于同樣材料的鑄件。相關(guān)機械中負(fù)載高、工作條件嚴(yán)峻的重要零件，除形狀較簡單的可用軋制的板材、型材或焊接件外，多采用鍛件。

1.變形溫度

        鋼的開始再結(jié)晶溫度約為727℃，但普遍采用800℃作為劃分線，高于800℃的是熱鍛；在300～800℃之間稱為溫鍛或半熱鍛，在室溫下進(jìn)行鍛造的稱為冷鍛。用于大多數(shù)行業(yè)的鍛件都是熱鍛，溫鍛和冷鍛主要用于汽車、通用機械等零件的鍛造，溫鍛和冷鍛可以有效的節(jié)材。

2.鍛造類別

上面提到，根據(jù)鍛造溫度，可以分為熱鍛、溫鍛和冷鍛。

根據(jù)成形機理，鍛造可分為自由鍛、模鍛、碾環(huán)、特殊鍛造。

1）自由鍛

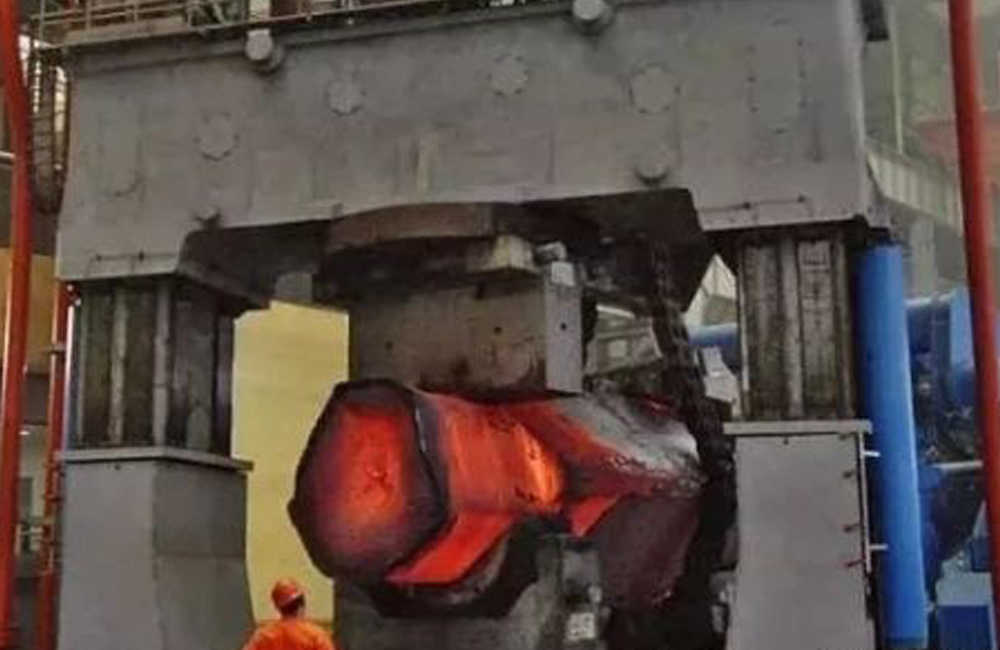

        指用簡單的通用性工具，或在鍛造設(shè)備的上、下砧鐵之間直接對坯料施加外力,使坯料產(chǎn)生變形而獲得所需的幾何形狀及內(nèi)部質(zhì)量的鍛件的加工方法。采用自由鍛方法生產(chǎn)的鍛件稱為 自由鍛件。自由鍛都是以生產(chǎn)批量不大的鍛件為主，采用鍛錘、液壓機等鍛造設(shè)備對坯料進(jìn)行成形加工，獲得合格鍛件。自由鍛的基本工序包括鐓粗、拔長、沖孔、切割、彎曲、扭轉(zhuǎn)、錯移及鍛接等。自由鍛采取的都是熱鍛方式。鍛件

2）模鍛

        模鍛又分為開式模鍛和閉式模鍛．金屬坯料在具有一定形狀的鍛模膛內(nèi)受壓變形而獲得鍛件，模鍛一般用于生產(chǎn)重量不大、批量較大的零件。模鍛可分為熱模鍛、溫鍛和冷鍛。溫鍛和冷鍛是模鍛的未來發(fā)展方向，也代表了鍛造技術(shù)水平的高低。

        按照材料分，模鍛還可分為黑色金屬模鍛、有色金屬模鍛和粉末制品成形。顧名思義，就是材料分別是碳鋼等黑色金屬、銅鋁等有色金屬和粉末冶金材料。

擠壓應(yīng)歸屬于模鍛，可以分為重金屬擠壓和輕金屬擠壓。

        閉式模鍛和閉式鐓鍛屬于模鍛的兩種先進(jìn)工藝，由于沒有飛邊，材料的利用率就高。用一道工序或幾道工序就可能完成復(fù)雜鍛件的精加工。由于沒有飛邊，鍛件的受力面積就減少，所需要的荷載也減少。但是，應(yīng)注意不能使坯料完全受到限制，為此要嚴(yán)格控制坯料的體積，控制鍛模的相對位置和對鍛件進(jìn)行測量，努力減少鍛模的磨損。

3）碾環(huán)

碾環(huán)是指通過專用設(shè)備碾環(huán)機生產(chǎn)不同直徑的環(huán)形零件，也用來生產(chǎn)汽車輪轂、火車車輪等輪形零件。

4）特種鍛造

        特種鍛造包括輥鍛、楔橫軋、徑向鍛造、液態(tài)模鍛等鍛造方式，這些方式都比較適用于生產(chǎn)某些特殊形狀的零件。例如，輥鍛可以作為有效的預(yù)成形工藝，大幅降低后續(xù)的成形壓力；楔橫軋可以生產(chǎn)鋼球、傳動軸等零件；徑向鍛造則可以生產(chǎn)大型的炮筒、臺階軸等鍛件。鍛件

5）鍛模

        根據(jù)鍛模的運動方式，鍛造又可分為擺輾、擺旋鍛、輥鍛、楔橫軋、輾環(huán)和斜軋等方式。擺輾、擺旋鍛和輾環(huán)也可用精鍛加工。為了提高材料的利用率，輥鍛和橫軋可用作細(xì)長材料的前道工序加工。與自由鍛一樣的旋轉(zhuǎn)鍛造也是局部成形的，它的優(yōu)點是與鍛件尺寸相比，鍛造力較小情況下也可實現(xiàn)形成。包括自由鍛在內(nèi)的這種鍛造方式，加工時材料從模具面附近向自由表面擴展，因此，很難保證精度，所以，將鍛模的運動方向和旋鍛工序用計算機控制，就可用較低的鍛造力獲得形狀復(fù)雜、精度高的產(chǎn)品,例如生產(chǎn)品種多、尺寸大的汽輪機葉片等鍛件。

鍛造設(shè)備的模具運動與自由度是不一致的，根據(jù)下死點變形限制特點，鍛造設(shè)備可分為下述四種形式：

限制鍛造力形式：油壓直接驅(qū)動滑塊的油壓機。

準(zhǔn)沖程限制方式：油壓驅(qū)動曲柄連桿機構(gòu)的油壓機。

沖程限制方式：曲柄、連桿和楔機構(gòu)驅(qū)動滑塊的機械式壓力機。

能量限制方式：利用螺旋機構(gòu)的螺旋和磨擦壓力機。

        為了獲得高的精度應(yīng)注意防止下死點處過載，控制速度和模具位置。因為這些都會對鍛件公差、形狀精度和鍛模壽命有影響。另外，為了保持精度，還應(yīng)注意調(diào)整滑塊導(dǎo)軌間隙、保證剛度，調(diào)整下死點和利用補助傳動裝置等措施。鍛件

        還有滑塊垂直和水平運動(用于細(xì)長件的鍛造、潤滑冷卻和高速生產(chǎn)的零件鍛造)方式之分，利用補償裝置可以增加其它方向的運動。上述方式不同，所需的鍛造力、工序、材料的利用率、產(chǎn)量、尺寸公差和潤滑冷卻方式都不一樣，這些因素也是影響自動化水平的因素。

3.鍛造用材

        鍛造用料主要是各種成分的碳素鋼和合金鋼，其次是鋁、鎂、銅、鈦等及其合金。材料的原始狀態(tài)有棒料、鑄錠、金屬粉末和液態(tài)金屬。金屬在變形前的橫斷面積與變形后的橫斷面積之比稱為鍛造比。正確地選擇鍛造比、合理的加熱溫度及保溫時間、合理的始鍛溫度和終鍛溫度、合理的變形量及變形速度對提高產(chǎn)品質(zhì)量、降低成本有很大關(guān)系。

        一般的中小型鍛件都用圓形或方形棒料作為坯料。棒料的晶粒組織和機械性能均勻、良好，形狀和尺寸準(zhǔn)確，表面質(zhì)量好，便于組織批量生產(chǎn)。只要合理控制加熱溫度和變形條件，不需要大的鍛造變形就能鍛出性能優(yōu)良的鍛件。

        鑄錠僅用于大型鍛件。鑄錠是鑄態(tài)組織，有較大的柱狀晶和疏松的中心。因此必須通過大的塑性變形，將柱狀晶破碎為細(xì)晶粒，將疏松壓實，才能獲得優(yōu)良的金屬組織和機械性能。鍛件

        經(jīng)壓制和燒結(jié)成的粉末冶金預(yù)制坯，在熱態(tài)下經(jīng)無飛邊模鍛可制成粉末鍛件。鍛件粉末接近于一般模鍛件的密度，具有良好的機械性能，并且精度高，可減少后續(xù)的切削加工。粉末鍛件內(nèi)部組織均勻，沒有偏析，可用于制造小型齒輪等工件。但粉末的價格遠(yuǎn)高于一般棒材的價格，在生產(chǎn)中的應(yīng)用受到一定限制。

        對澆注在模膛的液態(tài)金屬施加靜壓力，使其在壓力作用下凝固、結(jié)晶、流動、塑性變形和成形，就可獲得所需形狀和性能的模鍛件。液態(tài)金屬模鍛是介于壓鑄和模鍛間的成形方法，特別適用于一般模鍛難于成形的復(fù)雜薄壁件。

        鍛造用料除了通常的材料，如各種成分的碳素鋼和合金鋼，其次是鋁、鎂、銅、鈦等及其合金之外，鐵基高溫合金，鎳基高溫合金，鈷基高溫合金的變形合金也采用鍛造或軋制方式完成，只是這些合金由于其塑性區(qū)相對較窄，所以鍛造難度會相對較大，不同材料的加熱溫度，開鍛溫度與終鍛溫度都有嚴(yán)格的要求。

4、工藝流程

        不同的鍛造方法有不同的流程，其中以熱模鍛的工藝流程最長，一般順序為：鍛坯下料；鍛坯加熱；輥鍛備坯；模鍛成形；切邊；沖孔；矯正；中間檢驗，檢驗鍛件的尺寸和表面缺陷；鍛件熱處理，用以消除鍛造應(yīng)力，改善金屬切削性能；清理，主要是去除表面氧化皮；矯正；檢查，一般鍛件要經(jīng)過外觀和硬度檢查，重要鍛件還要經(jīng)過化學(xué)成分分析、機械性能、殘余應(yīng)力等檢驗和無損探傷。鍛件

5、鍛件特點

        與鑄件相比，金屬經(jīng)過鍛造加工后能改善其組織結(jié)構(gòu)和力學(xué)性能。鑄造組織經(jīng)過鍛造方法熱加工變形后由于金屬的變形和再結(jié)晶，使原來的粗大枝晶和柱狀晶粒變?yōu)榫Я］^細(xì)、大小均勻的等軸再結(jié)晶組織，使鋼錠內(nèi)原有的偏析、疏松、氣孔、夾渣等壓實和焊合，其組織變得更加緊密，提高了金屬的塑性和力學(xué)性能。

        鑄件的力學(xué)性能低于同材質(zhì)的鍛件力學(xué)性能。此外，鍛造加工能保證金屬纖維組織的連續(xù)性，使鍛件的纖維組織與鍛件外形保持一致，金屬流線完整，可保證零件具有良好的力學(xué)性能與長的使用壽命采用精密模鍛、冷擠壓、溫擠壓等工藝生產(chǎn)的鍛件，都是鑄件所無法比擬的

        鍛件是金屬被施加壓力，通過塑性變形塑造要求的形狀或合適的壓縮力的物件。這種力量典型的通過使用鐵錘或壓力來實現(xiàn)。鍛件過程建造了精致的顆粒結(jié)構(gòu)，并改進(jìn)了金屬的物理屬性。在零部件的現(xiàn)實使用中，一個正確的設(shè)計能使顆粒流在主壓力的方向。鑄件是用各種鑄造方法獲得的金屬成型物件，即把冶煉好的液態(tài)金屬，用澆注、壓射、吸入或其它澆鑄方法注入預(yù)先準(zhǔn)備好的鑄型中，冷卻后經(jīng)落砂、清理和后處理等，所得到的具有一定形狀，尺寸和性能的物件。鍛件
